                                             Konfigurasi Brigde

A. Pendahuluan

   Pada kesempatan kali ini saya akan berbagi tentang bagaiman sih cara konfigurasi Brigde

1. Pengertian

     Brigde adalah sebuah komponen jaringan yang digunakan untuk memperluas jaringan atau membuat sebuah segmen jaringan. Jembatan jaringan beroperasi di dalam lapisan data-link pada model OSI. Jembatan juga dapat digunakan untuk menggabungkan dua buah media jaringan yang berbeda, seperti halnya antara media kabel Unshielded Twisted-Pair (UTP) dengan kabel serat optik atau dua buah arsitektur jaringan yang berbeda, seperti halnya antara Token Ring dan Ethernet.
 Jembatan akan membuat sinyal yang ditransmisikan oleh pengirim tetapi tidak melakukan konversi terhadap protokol, sehingga agar dua segmen jaringan yang dikoneksikan ke jembatan tersebut harus terdapat protokol jaringan yang sama (seperti halnya TCP/IP). Jembatan jaringan juga kadang-kadang mendukung protokol Simple Network Management Protocol (SNMP), dan beberapa di antaranya memiliki fitur diagnosis lainnya.

2. Maksud dan Tujuan

Agar dapat mengkonfigurasi dengan menghubungkan 2 interface agar saling terkoneksi ke jaringan

3. Hasil yang Diharapakan

   Paham tentang konfigurasi brigde

4. Alat dan Bahan
    -Laptop
    -1 mikrotik RB941
    -3 kabel UTP

B.Pembahasan atau langkah langkah

1.Hubungkan kabel utp dari routerboard ke laptop 1 dan laptop 2 dan dari routerboard ke switch.
2. Ubah network connection ke mode statik.
3. Buka winbox>>tab neighbors>>pilih mac address mikrotik anda>>lalu klik connect.
4.setelah itu klik menu Brigde >> lalu klilk Add(+) >> pada general ,isikan name Brigde 1 kemudian aplly dan ok

5.kemudian kita kilk Ports lalu add ,pada interface pilih ether 1 ,aplly dan ok

6.lalu ke ports lagi,lalu add, di interface pilih ether 2,Apply dan ok

7.Ke brigde lagi lalu ports klik add(+) kemudian pada interface pilih ether 3,Aplly dan ok

8.lalu ke menu Ip>>DHCP Client,Interface yang kita pilih brigde 1 karena yang kita buat tadi.lalu aplly dan ok

pastikan DHCP client Bound dulu seperti dibawah ini

9.setelah itu kita ke IP>>DNS lalu pada server kita ketik 8.8.8.8 ,ceklis Allow remote request ,kenmudian aplly dan ok

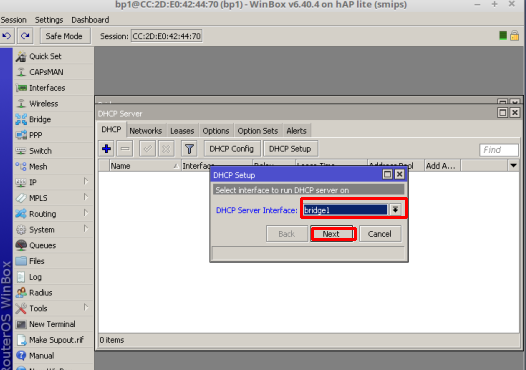

10.lalu Ip>>DHCP Server >>DHCP Setup pilih Brigde1 lalu kilk next

 klik next sampai muncul sucessfully ,ok

11.Klik IP>>Firewall pada action kita pilih masqurade lalu aplly dan ok

12.lalu kita ke terminal ,kita coba ping google.com
  kalau sudah bisa akan seperti dibawah ini:

13.lalu kita coba ping pada laptop 2 dengan ketik ping google.com
kalau sudah bisa akan seperti dibawah ini:

14.Setelah itu pada network connection kita ganti DHCP

15.lalu masuk ke broswer,,,dan akhirnya bisa terhubung..akhirnya konfigurasi berhasil
C. Jangka Waktu Pelaksanaan
+- 40 menit

D. Temuan Permasalahan
   --
E. Penutup

1. Kesimpulan
Dengan ini kita dapat mengkonfigurasi brigde dengan 2 laptop dengan 1 mikrotik

2. Referensi dan Daftar Pustaka
Modul MTCNA BLC Telkom Klaten
